Een bemonsteringsinstallatie in de praktijk
Een sample facility (ook wel monstername-installatie, monsternamecabine of probenamecabine genoemd) combineert geavanceerde containmenttechniek met een normconforme behuizing voor het veilig afnemen en analyseren van gevoelige stoffen.
Bij de goederenontvangst maakt een probenamesysteem de systematische en representatieve monsterafname van producten mogelijk, met maximale productbescherming. Het risico op kruiscontaminatie en verontreiniging wordt daarbij tot een minimum beperkt. Indien vereist, kan de installatie worden ontworpen volgens de strenge richtlijnen van GMP (Good Manufacturing Practice).
Daarnaast draagt de probename-installatie bij aan milieu- en werknemersbescherming, doordat ze een veilige omgang met potentieel gevaarlijke stoffen uit verschillende gevaar- en opslagklassen garandeert.
DENIOS biedt probenamesystemen in uiteenlopende uitvoeringen – als cleanroom, modulaire constructie in roestvrij staal of als containeroplossing – voor maximale flexibiliteit, afgestemd op uw proces en veiligheidsbehoeften.
Het door DENIOS geïmplementeerde bemonsteringssysteem bestaat bijvoorbeeld uit een materiaalsluis, een personeelssluis en een monsternamewerkplek. Het interieur is volledig gemaakt van roestvrij staal. De entree bestaat uit een transparant en antistatisch strokengordijn. Boven het systeem bevindt zich een condensor met een koelvermogen van 22 kW, waardoor het systeem wordt voorzien van lucht met een temperatuur van 21 graden. De bedrijfsmodi worden aangestuurd via een Siemens PLC-besturing.
materiaalsluis
Luchtverversing 10 keer per uur bij -15 Pa
Luchtkwaliteit ISO 7
2 Kamers voor decontaminatie en drogen
Sproeidroogsysteem voor IPA-desinfectie
Roestvrijstalen rollenbanen
Doorschuifbeveiliging voor pallets
Automatische glazen schuifdeuren
Intercom communicatiesysteem
Personeelssluis
Luchtverversing minimaal 10 keer per uur bij 25 Pa
Luchtkwaliteit ISO 7
Sluisdeuren met tredeplaten en magneetsluiting
Sluizen met noodschakelaars
RVS aankleedbanken

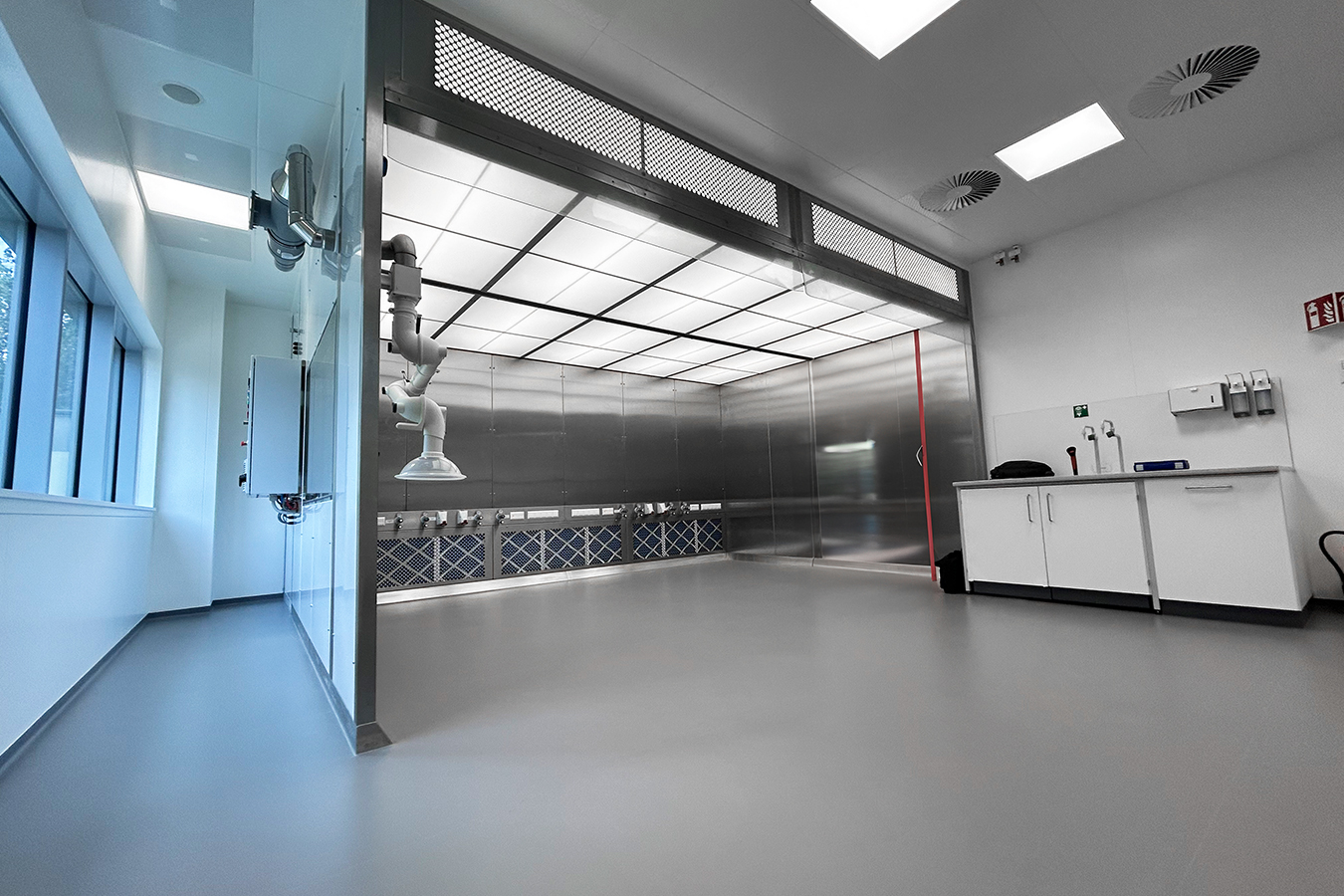

Bemonsteringsgebied:
Luchtverversing 700 keer per uur
Luchtkwaliteit ISO 5
In hoogte verstelbare tafel, hoogte tussen 550 mm en 850 mm
Intercom communicatiesysteem
Magnehelic drukverschilmeter voor het aflezen van de bedrijfsdruk van de ruimte, de bedrijfsmodusindicator van het ruimteverkeerslicht, visuele en hoorbare ruimteluchtstroom, ventilatorluchtstroom, zuurstof- en IPA-alarmen
Speciaal oplosmiddelafzuigsysteem in de achterwand van de kamer
Huis-in-huis-systeem
De modulaire VARIO-Flow huis-in-huis systemen bieden u een bijna onbeperkte variatie mogelijkheden. Op deze manier kunnen ruimtelijk gescheiden productieruimten worden gecreëerd die voldoen aan de eisen van FDA en GMP-richtlijnen. Het gebruik van perfect op elkaar afgestemde wand- en plafondsystemen, eventueel in combinatie met personeels- en materiaalsluizen en verschillende luchttoevoer- en luchtafvoerunits, maakt oplossingen mogelijk die zijn afgestemd op de verschillende cleanroomklassen.
Speciale productkenmerken
- Zelfdragende systemen
- Materiaal: roestvrij staal of gepoedercoat
- Gladde oppervlakken, dus gemakkelijk schoon te maken
- ATEX conform
- Diverse filter- en ventilatiesystemen
